- 帶5根天線 iPad 3G版本拆解全程(6)

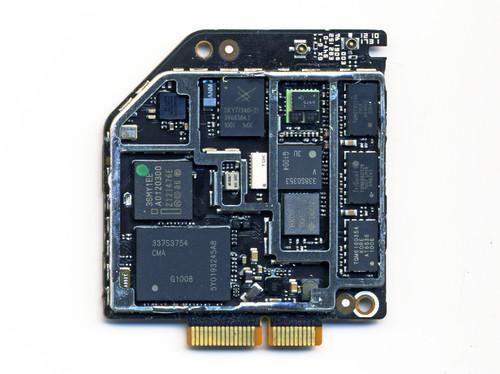

蘋果在通訊主板上焊上了EMI防護罩，這讓拆解變得有些麻煩，但我們還是有辦法拆開。上面有Infineon 337S3754 PMB 8878 X-Gold baseband IC 5Y06115，該部分在FCC備案上帶Infineon標志，很顯然，蘋果在最終版已經抹去了標志，更突出了蘋果品牌，該基帶處理器和iPhone 3GS上的一樣。另外還有Skyworks SKY77340 Power Amplifier擴音器模塊、3個Triquint power amplifier（功放器）/filters（濾波器）、Infineon U6952、Numonyx 36MY1EE。
iPad 3G

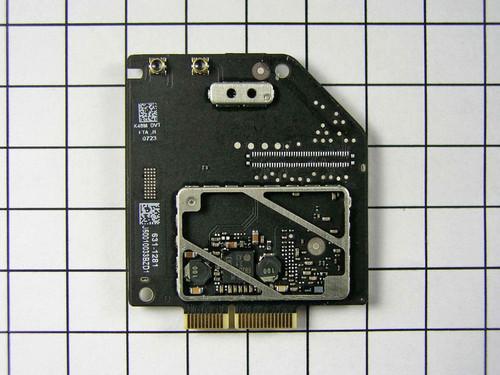

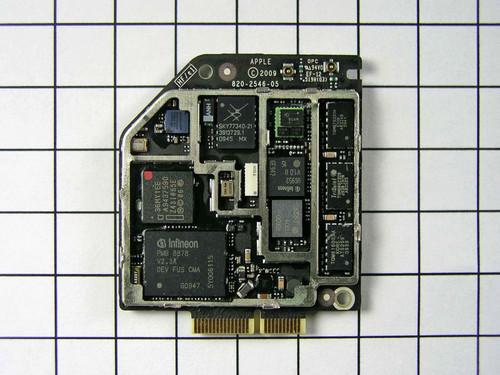

之前在FCC備案上的版本
3個 TriQuint功放器分別為: TQM616035A、TQM666032B和TQM676031A，這和2年前蘋果推出的iPhone 3G手機上的幾乎一樣。Broadcom A-GPS模塊上標號為BCM47501UBG F01003 P11 949871 SN。

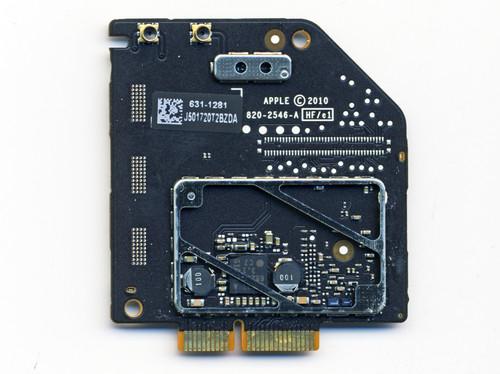

通訊主板底部
通訊主板底部
iPad 3G版本拆解全景
第二張圖是iPad 3G還沒發布前在FCC備案上的版本，兩者沒有很大區別。A-GPS模塊包也在通訊主板上。
