- 從外到內大揭秘 蘋果iPhone 4完全拆解(5)
接下來我們終于可以講iPhone 4的主板拆下了。值得一提的是，iPhone 4的主板相當精密緊湊，并且集中在機身的右側（背部來看是左側），因此在使用時會感覺到這一側的發熱比較明顯。

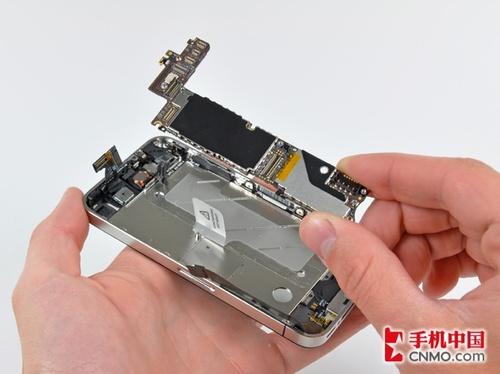

取下iPhone 4的主板

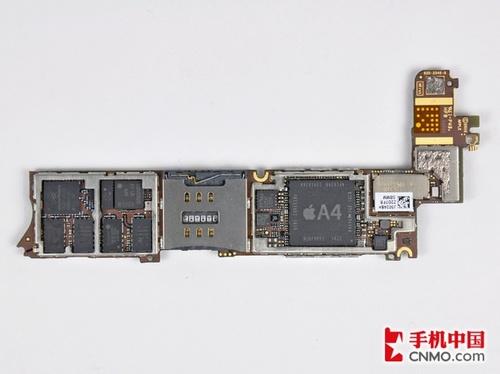

iPhone 4主板正反兩面
拆下主板上的金屬屏蔽罩，我們就能看到iPhone 4中的各種芯片。其中我們最感興趣的就是標有蘋果A4的處理器，這款1GHz主頻的處理器在iPad中的表現已經征服了用戶，它將讓iPhone 4流暢運行。
iPhone 4主板上的A4處理器引人注意

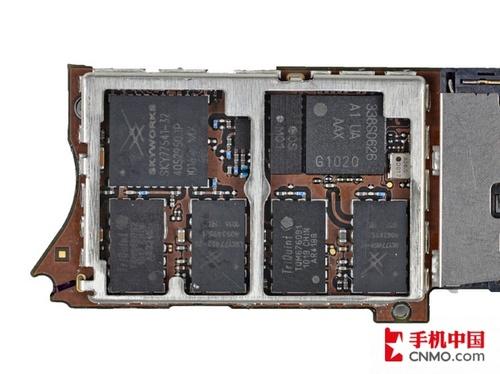

在主板的另一端，緊湊地鑲嵌著iPhone 4的多種通信及控制模塊，其中包括來自Skyworks的SKY77542和SKY77541通信模塊、意法半導體STM33DH三軸加速度傳感器等。不過，有一些原件iFixit也尚未搞清其功能。
iPhone 4主板上的各種原件
在主板另一面同樣集成了眾多芯片，包括三星K9PFG08閃存、德州儀器343S0499觸摸屏控制器，以及音頻芯片、磁力傳感器等。

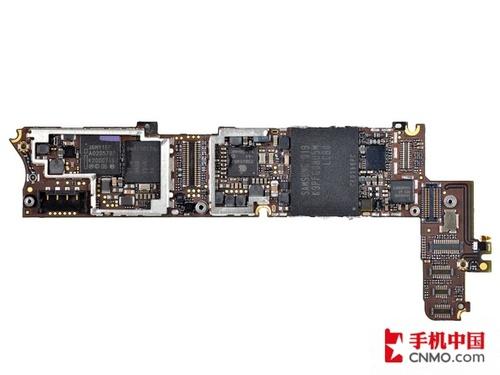

iPhone 4主板另一側的各種原件

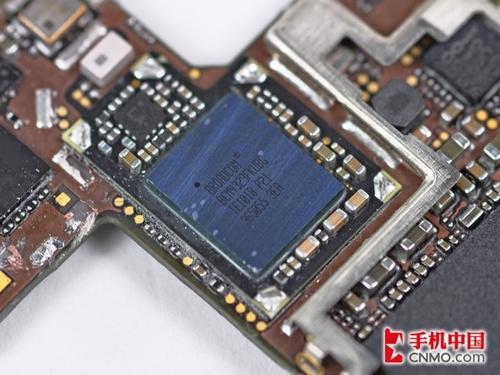

來自Broadcom的BCM4329FKUBG型Wi-Fi、藍牙、FM芯片

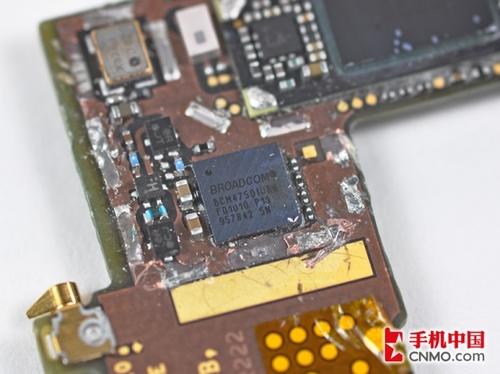

仍然是來自Broadcom的BCM4750IUB8單芯片GPS接收器
 |
